Technisches Datenblatt

Technische Daten

Allgemein:
Hersteller:	Cisco
Name:	AIR-ANT2524DG-R
Herstellernummer	AIR-ANT2524DG-R=
Herkunftsland:
Artikel-Typ:	Antenne
Farbe:	grau
Maße und Gewicht
Maße (HxBxT):	16,85 cm x 2,1 cm
Gewicht:	0,036 kg
Technische Daten
Antennen Typ	Dual-band dipole
Betriebsfrequenzbereich	2400 to 2500 MHz
Betriebsfrequenzbereich	5150 to 5850 MHz
Nominale Eingangsimpedanz	50 Ohms
VSWR	Less than 2:1
Spitzenverstärkung @ 2.4. GHz	2 dBi
Spitzenverstärkung @ 5 GHz	4 dBi
Elevationsebene 3dB Strahlbreite @2.4 GHz	63 degrees
Elevationsebene 3dB Strahlbreite @ 5 GHz	39 degrees

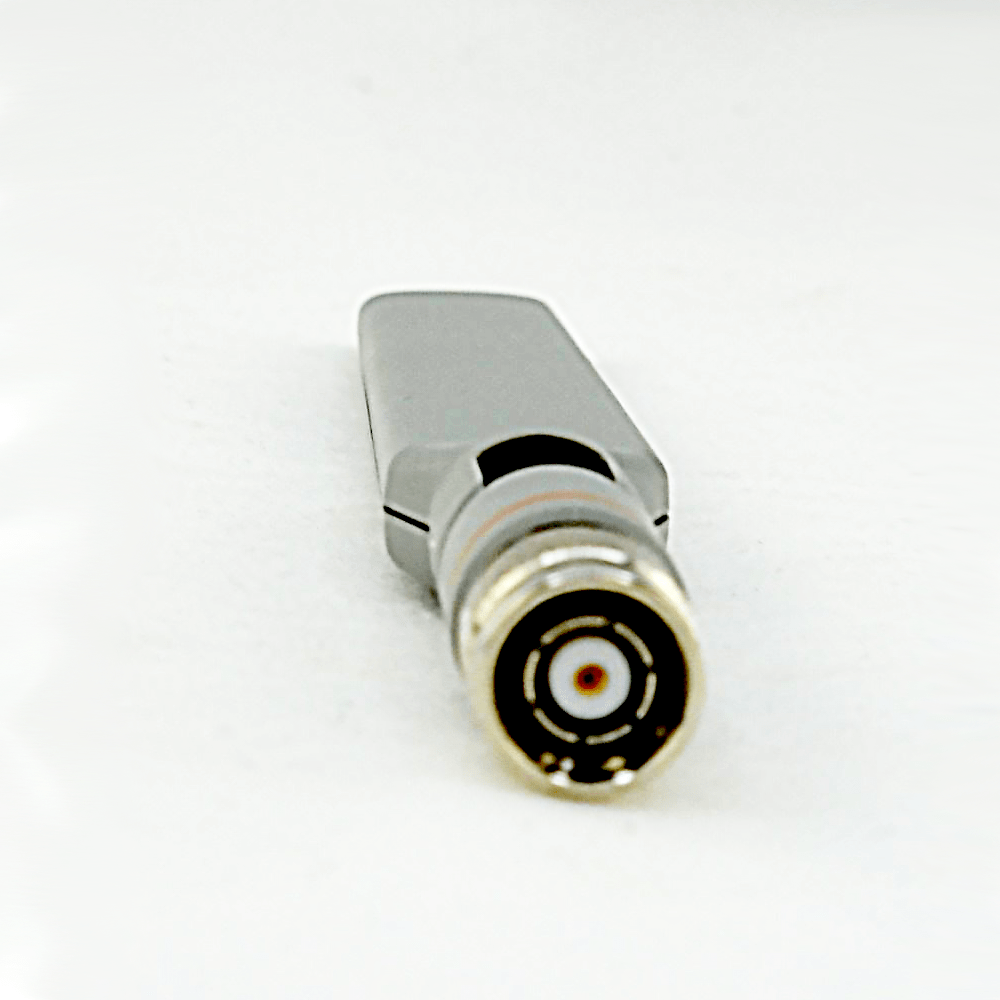

Anschluss	RP-TNC plug
Betriebstemperatur	–4° to 140°F (–20°C to 60°C)
Temperatur bei Lagerung	–40°F to 185°F (–40°C to 85°C)
Einsatztgebiet	Indoor, office

* Für Fehler im Datenblatt übernimmt H&V Handels und Vertriebs GmbH keine Haftung.

Weitere Informationen entnehmen Sie bitte dem Datasheet des Hersteller.

AIR-ANT2524DG-R= – NEW

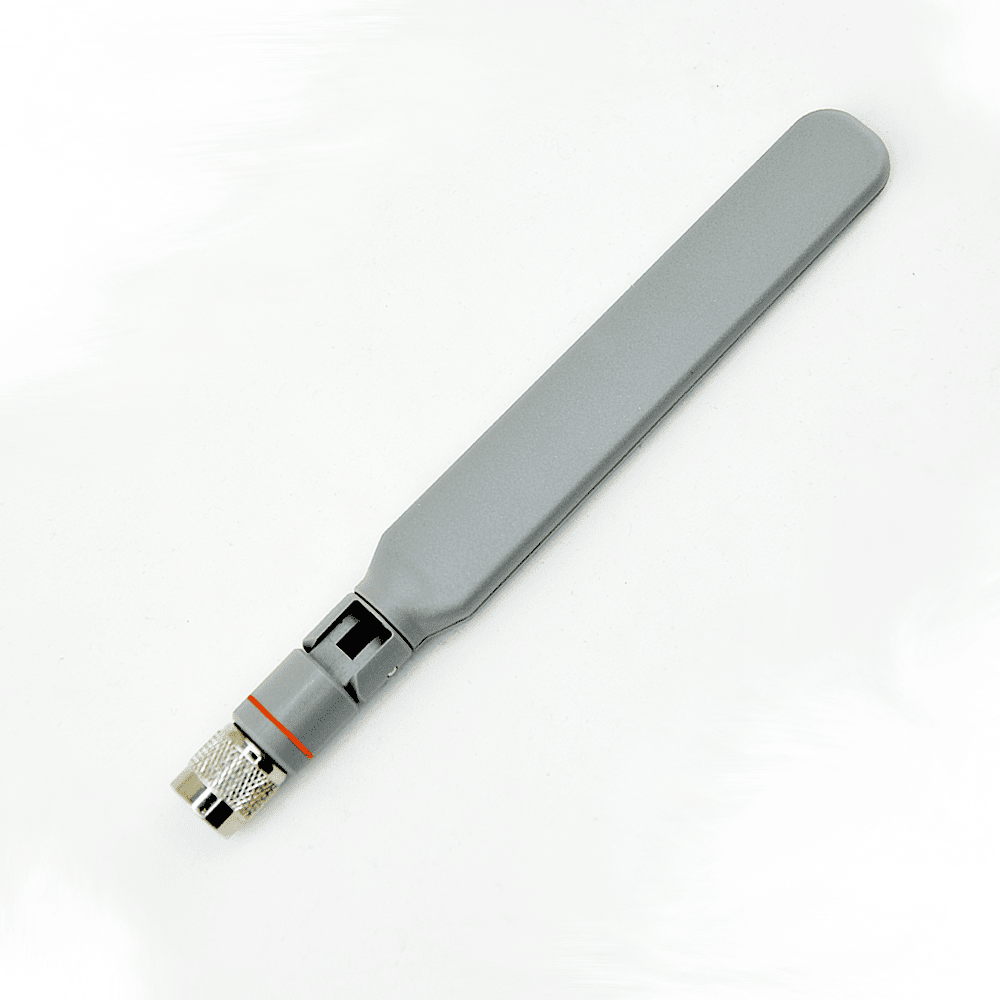

Cisco Aironet Dual-Band Dipole Antenna

Artikelinformationen

Diese Antenne wurde entwickelt, um mit Cisco Aironet Access Points verwendet zu werden, die sowohl im 2,4-GHz- als auch im 5-GHz-Band gleichzeitig arbeiten können. Diese Access Points sind mit Dual-Band-Antennenanschlüssen ausgestattet, die durch orangefarbenen Text markiert sind.
Installation der Antenne AIR-ANT2524DG-R=

Achtung:

Die Antennenserie AIR-ANT2524Dx-R arbeitet im Dual-Band-Betrieb, was bedeutet, dass sie sowohl im 2,4-GHz- als auch im 5-GHz-Frequenzband arbeitet. Die Antennen der Serie AIR-ANT2524Dx-R sind durch ein orangefarbenes ID-Band gekennzeichnet, um ihre Dual-Band-Funktionalität anzuzeigen. Schließen Sie diese Antennen nur an Dual-Band-Antennenanschlüsse an, die auf Cisco Aironet Access Points mit orangefarbenem Text gekennzeichnet sind. Die Verwendung dieser Antennen auf Cisco Aironet Access Points, die Single-Band-Antennen verwenden, kann zu einer geringeren Leistung führen.

Um die Antenne zu installieren:

Überprüfen Sie, dass der Anschluss, an den Sie die Antenne anschließen, ein Dual-Band-Antennenanschluss ist, der durch orangefarbenen Text auf dem Access Point gekennzeichnet ist.
Richten Sie den Antennenstecker mit dem RP-TNC-Anschluss auf dem Access Point aus.
Führen Sie die Gewinde des Antennensteckers in den RP-TNC-Anschluss auf dem Access Point ein.
Ziehen Sie die Antenne mit dem Metallkranzring nur von Hand an den Anschluss fest.
Warnung: Verwenden Sie nicht den Kunststoffkörper zum Festziehen. Dies kann die Antenne beschädigen.
Stellen Sie das gelenkige Verbindungsteil der Antenne in die gewünschte Position ein.
